요약
실 감는 기계를 뜯어서 모터만 연결한 것이기 때문에, 실은 잘 감깁니다.
콘사(?)와 같이 공장에서 제대로 감긴 실을 소분할 때에는문제가 없습니다.
합사도 잘 되지만, 합사하는 실의 텐션을 균일하게 유지해 줘야하는 것이 중요했습니다.
모터에 연결된 기어를 3D 프린터로 출력했는데, 힘을 받는 부분이라 그런지 이빨이 잘 나갑니다. 이 때문에 새로 만들었는데, “모얀 = 모터 얀와인더”라고 부르고 있고, 현재는 V1을 거쳐 V2 버전으로 새롭게 만들어 보고 있습니다.
부품 정보

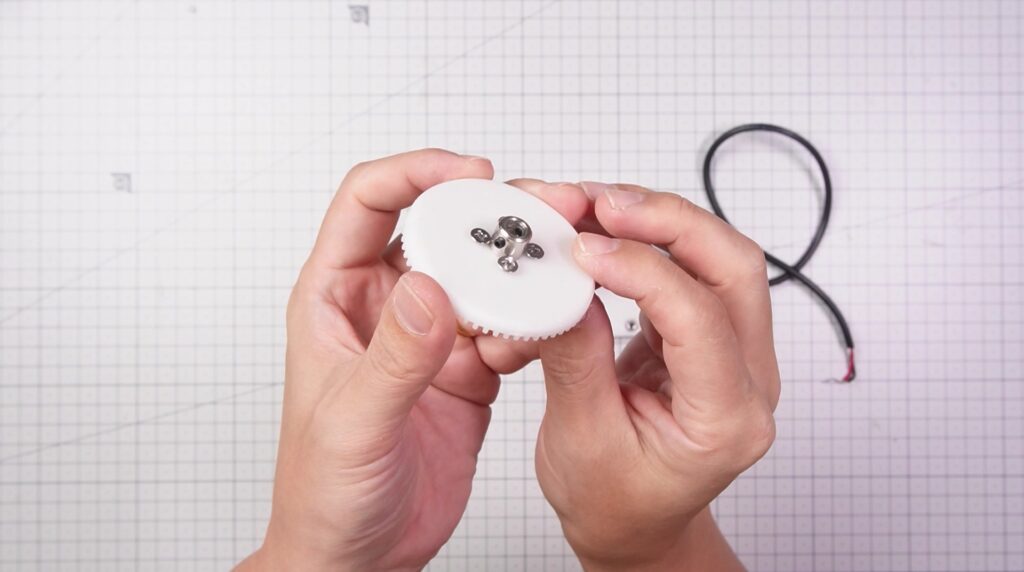

3D 프린트 기어가 헛돌 때 해결 법
3D 프린트로 기어를 만들었는데요, 기어를 모터에 연결 했을 때 모터와 연결된 구멍이 자꾸 커져서 기어가 헛돌게 되었습니다.
이럴때 어떻게 해결 하는지 찾아보니 리지드 플랜지 커플링이란 것을 사용해서 해결 하는 것 같더라구요.
수동 울와인더에 모터를 장착할 때 사용 해 보니, 효과는 확실 했습니다. 대신, 이빨이 못견기는 문제가…..

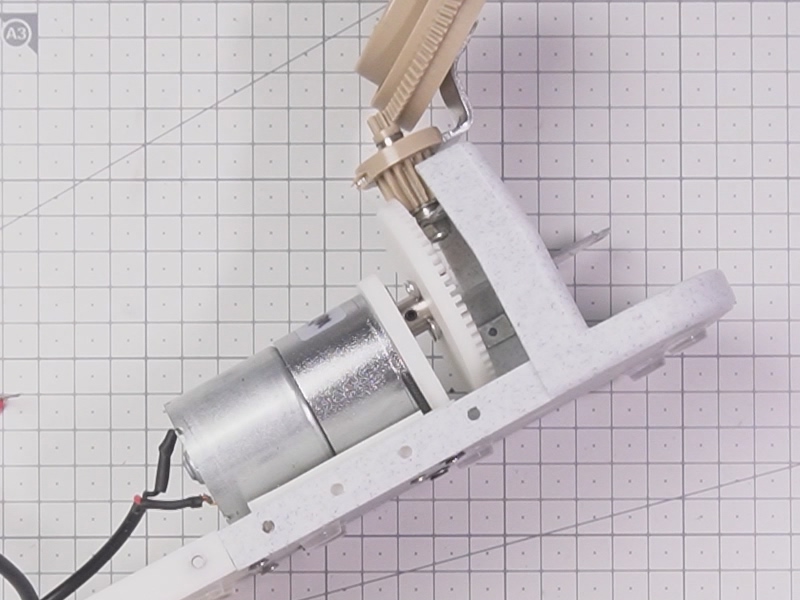

모터가 힘이 약할 때
모터라고는 미니카 모터 밖에 몰랐었는데요, 모터 힘이 필요할 때 는 “기어드 모터”를 사용하면 된다고 합니다.
집에 있는 어댑터가 12V이기 때문에, 12V 120rpm짜리 모터를 사용했는데요, 120rpm 모터는 느리다고 합니다. ㅜ.ㅜ

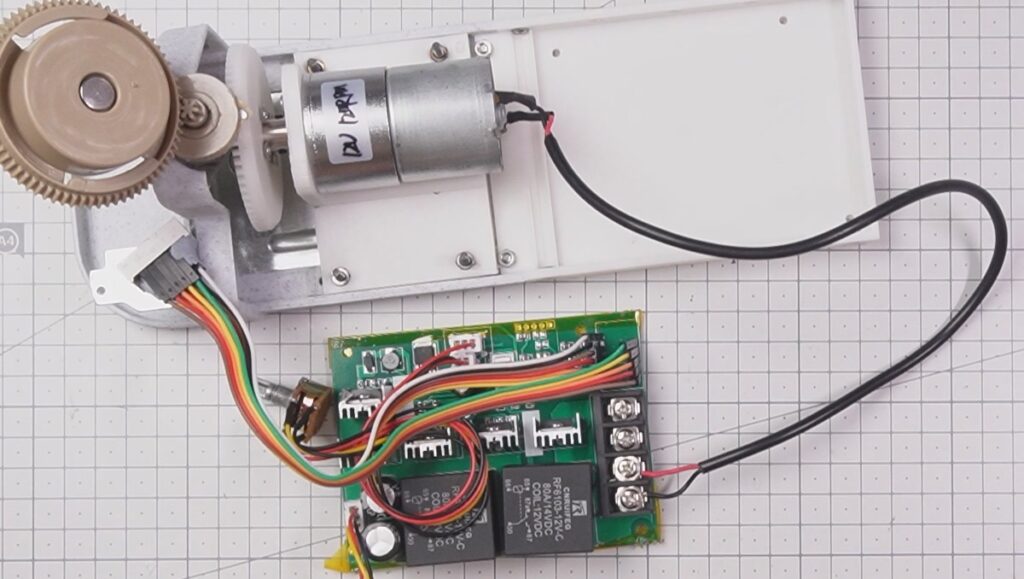

모터 컨트롤러
모터 컨트롤러를 직접 만들수 있는 능력은 없기 때문에 DC 모터 컨트롤러 키트를 구매했습니다.
속도 표시가 되긴 하는데 크게 유용하지는 않았습니다.
후기

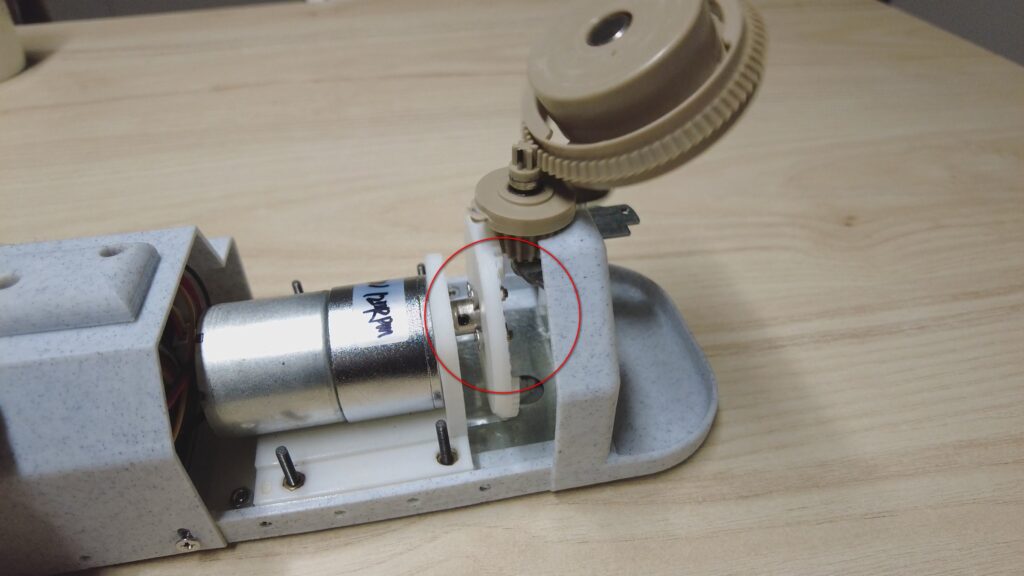

실이 어딘가에 걸렸을 때 기어가 제대로 돌지 않아서 발생하는 “드르륵” 거리는 소리와 3D 프린터로 출력된 기어 이빨이 부러지는 문제가 있습니다.

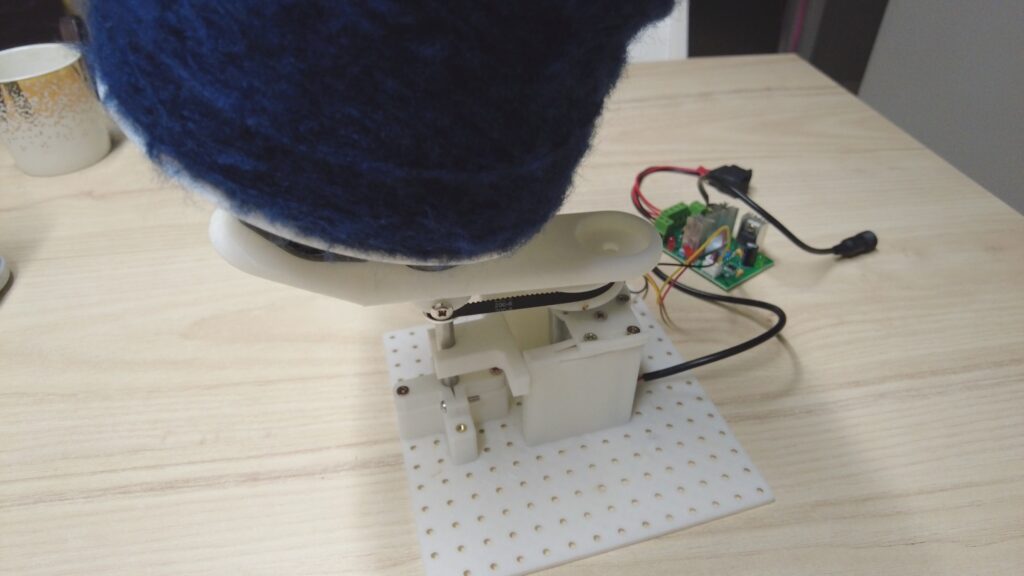

그래서 이런 형태로 새롭게 제작을 해보고 있습니다.
