요약
프라모델용 황동선을 이용하면, 조금 수고스럽지만 밀맥스 소켓핀 3320-0-00-15-00-00-03-0의 훌륭한 대체품이 될 수 있습니다.
제품정보
키보드를 만들때 마다 컨트롤러를 새로 구입하는 것은 아깝기 때문에 컨트롤러 핫스왑을 매번 하고 있습니다.
이와 관련해서 이런저런 자료들을 많이 찾아봤고, 처음에는 다이오드 다리를 이용해서 컨트롤러 핫스왑을 하려고 했었습니다.
How do I socket a microcontroller? : URL
문제는 다이오드 다리 두께가 다이오드 제조사 마다 다르다는 점이었고, 제가 구입한 다이오드 다리는 너무 얇아서 핫스왑 용도로는 사용할 수가 없었습니다.
여러 정보를 찾다보니 밀맥스 3320-0-00-15-00-00-03-0이 있다는 것을 알게 되고, 밀맥스 핀을 구입을 했었습니다.
약 0.5mm의 두께와 6mm의 길이를 가지고 있는 매우 얇은 핀이었습니다.
Millmax 3320-0-00-15-00-00-03-0 Info : URL
밀맥스가 확실히 좋아보이기는 하지만, 역시나 가격이 문제겠죠?
그래서 프라모델용 0.5mm 황동선을 사용해보니 밀맥스 3320-0-00-15-00-00-03-0 의 1/3 가격으로 훌륭한 대체품이 되었습니다.

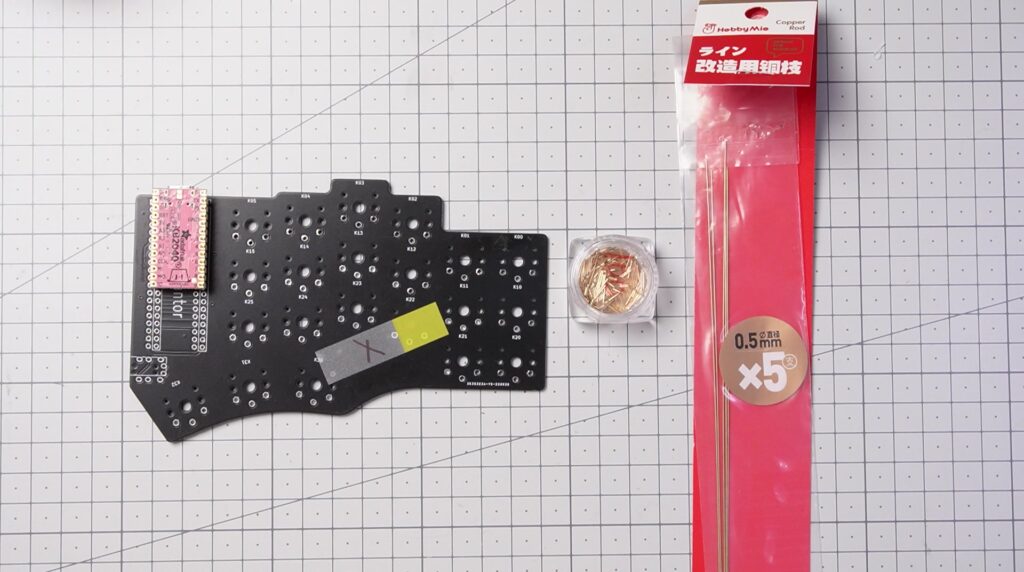

밀맥스와 프라모델용 0.5mm 황동선.

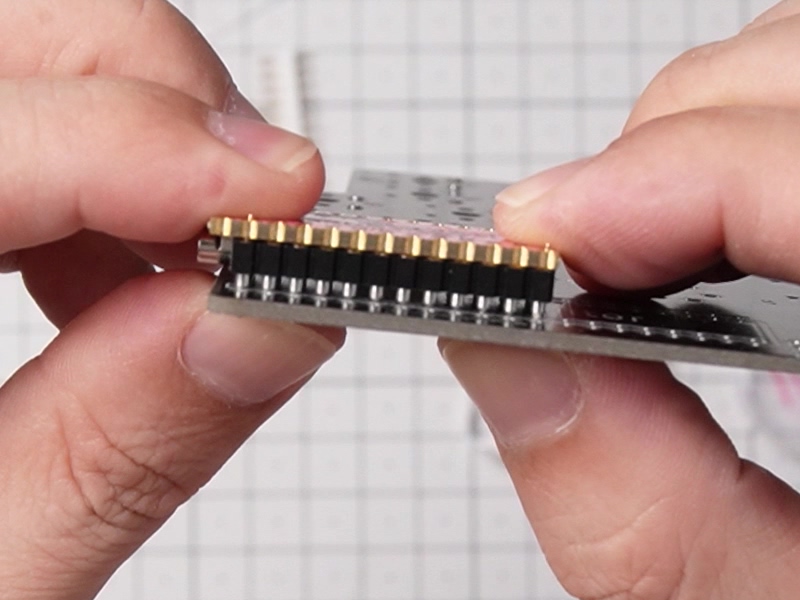

밀맥스 소켓핀은 균일한 길이로 잘려져 있어서, 장착을 했을 때 확실히 좋아 보입니다.

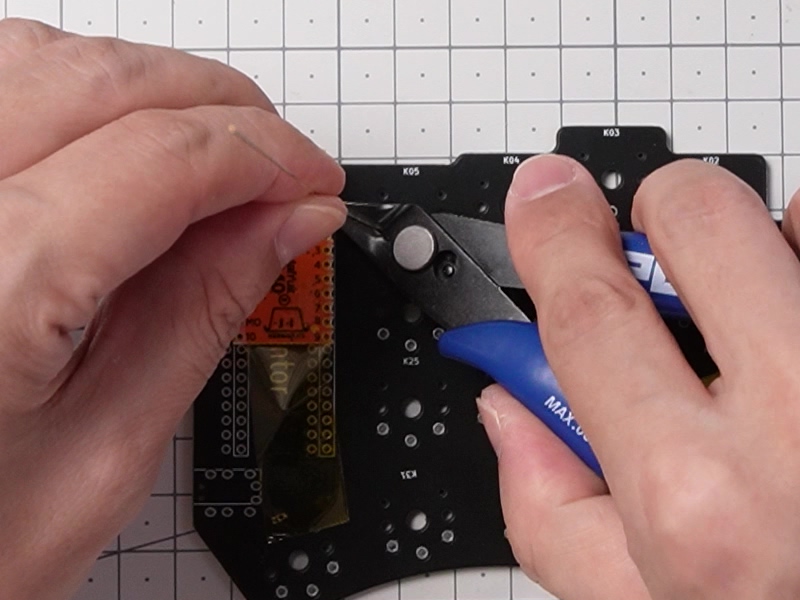

프라모델용 황동선은 길이에 맞게 잘라줘야 하는 불편함이 있습니다.

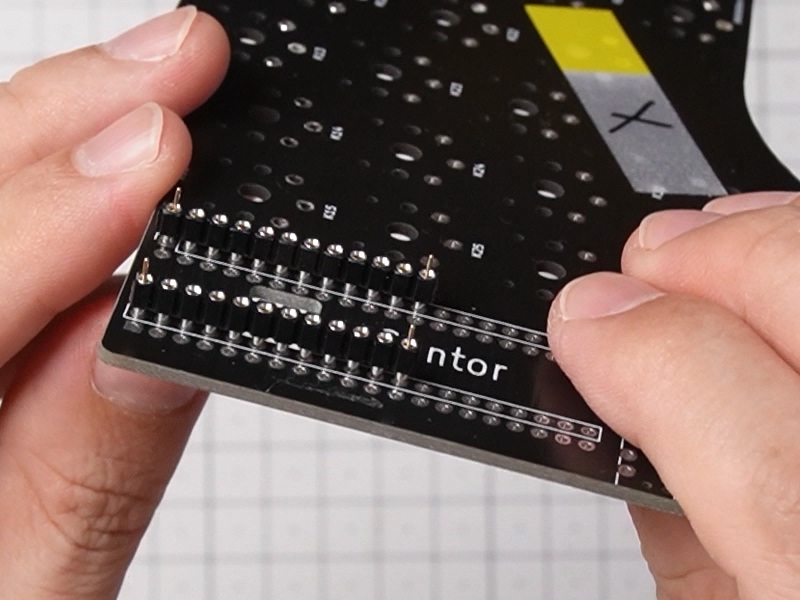

소켓에 삽입하고 길이를 맞춰서 잘랐다고 생각했지만, 결과적으로는 길이가 조금씩 다르게 잘렸습니다.
밀맥스 소켓핀 3320-0-00-15-00-00-03-0과 황동선 0.5mm 둘 다 일반적인 핀헤더 즉, Dupont(PBS) Headers에는 사용할 수 없습니다.
