요약

키크론 Q11은 일반 배열을 가진 분리형 키보드입니다.
기계식 키보드이기 때문에 키보드의 높이는 대략 가장 높은 부분이 약 34mm 정도이고 가장 낮은 부분이 약 26mm로 제가 사용하기에는 조금 높았습니다.
그래서 3D 프린터로 키크론 Q11을 위한 팜레스트를 제작해 봤습니다.

제작 정보

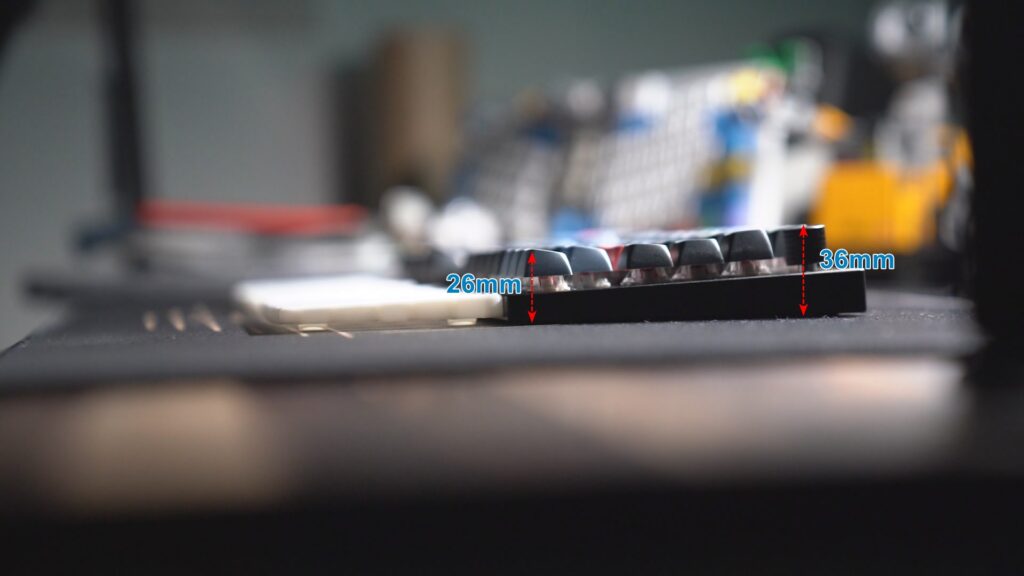

키캡을 포함한 키크론 Q11의 높이는 대략적으로 36mm ~ 26mm 정도 입니다.

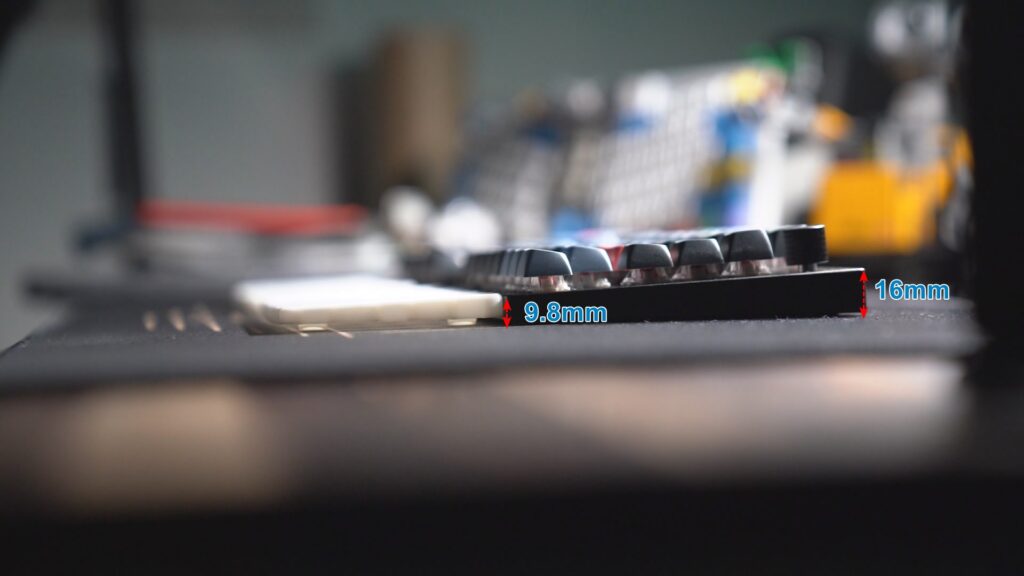

키크론 Q11의 하우징 높이는 대략 16mm ~ 9.8mm정도 입니다.

제작한 하우징의 수치는 사진과 같습니다.
가로 길이는 왼쪽 165mm / 오른쪽 174mm 이고, 세로는 80mm, 가장 높은 부분은 9mm, 각도는 2°를 주었습니다.

미끄럼 방지를 위한 범폰은 3M SJ5302 를 사용 했습니다.

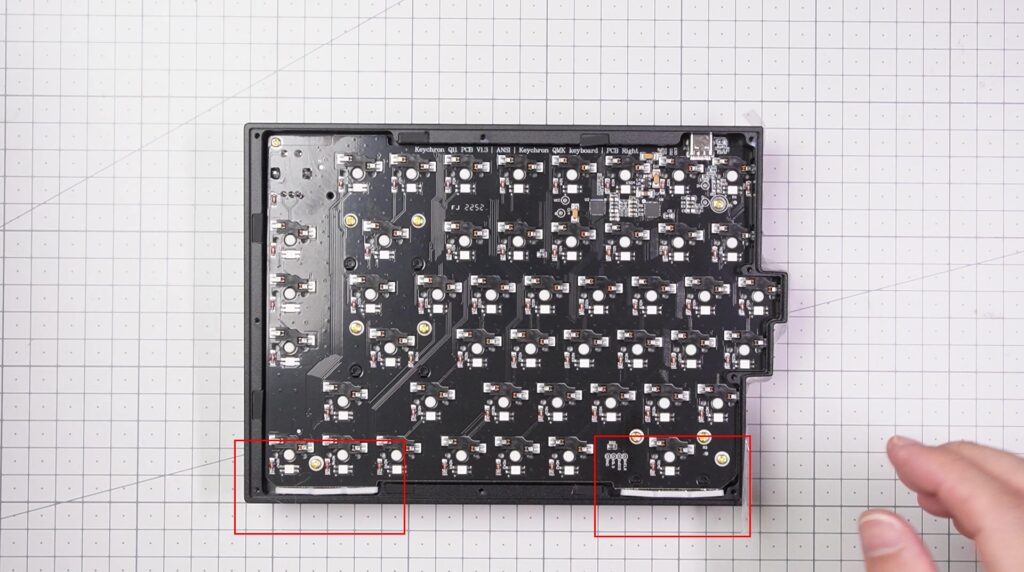

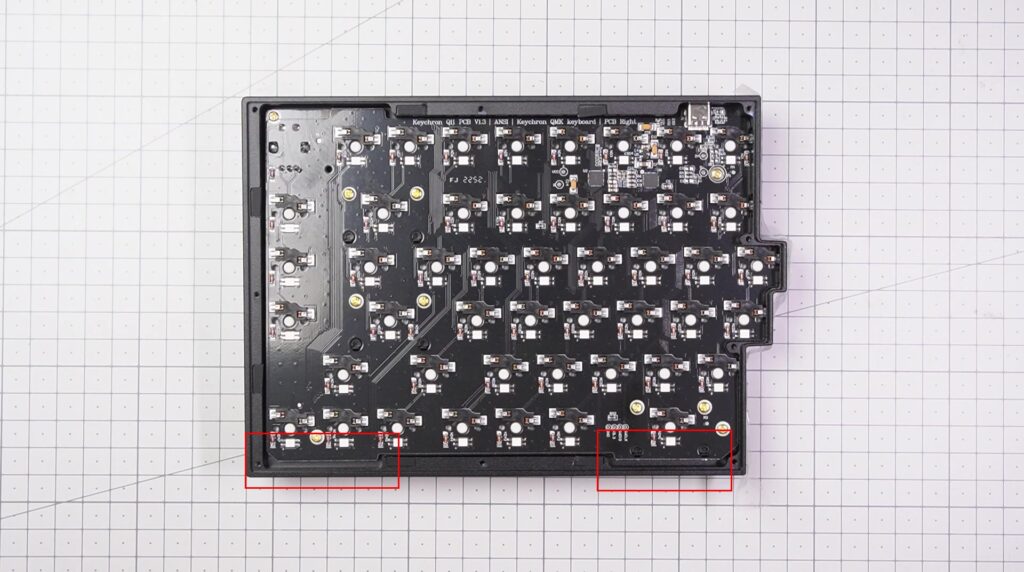

Q11은 PCB 상단과 하단 사이에 간격이 있습니다. 이곳에 자석을 넣어서 팜레스트를 고정 시켰습니다.

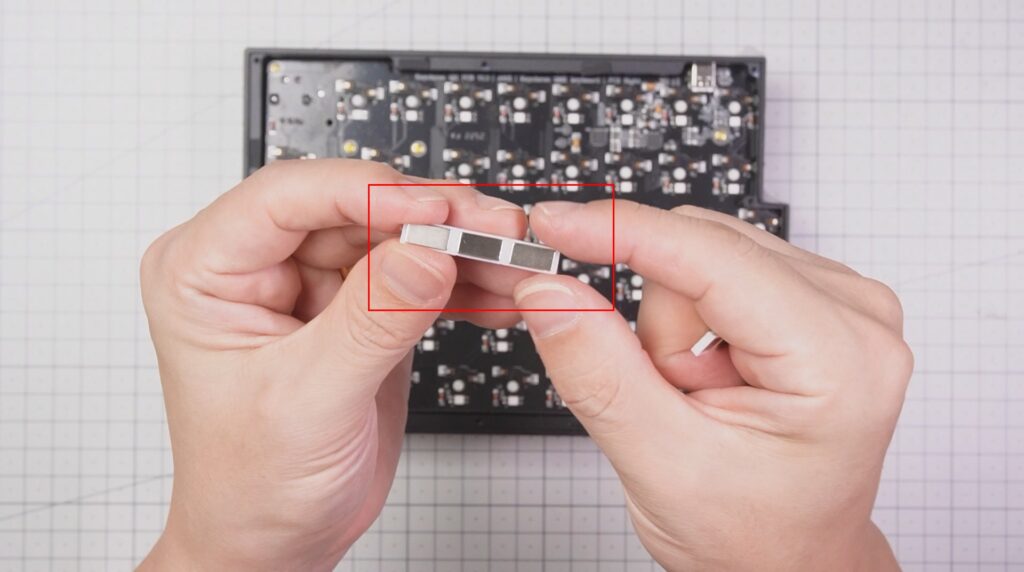

자석은 10x5x2mm 사각 네오디움을 사용 했고, 자석 홀더는 36x6x2mm짜리를 만들었습니다.

별도의 접착제가 없더라도 이렇게 넣을 경우 자석이 떨어지지않고 잘 붙어 있게 됩니다.

팜레스트 사용 사진 상으로는 큰 차이가 없어 보이지만, 실제 사용시에는 Q11을 좀 더 편하게 사용이 가능 했습니다.

분할 키보드는 특성 상 키보드의 좌/우 위치를 자유롭게 움직이게 되는데요, 이때 자석을 이용해서 팜레스트가 함께 움직이도록 만들었습니다. 없는 것보다는 확실히 편하네요

3D 프린팅 파일

https://bit.ly/3XkL6GQ

  • 년말까지 무료로 제공할 예정입니다.(유료 전환하는 걸 까먹으면 아마도 평생???)
  • 프린팅 결과물에 대한 책임은 지지 않습니다.
  • 영리 목적의 이용을 금합니다. 참고 하셔서 더 좋은 제품을 만들어서 판매 해 주세요.
    그 정도는 하실 수 있잖아요?

부품 구매정보

  • 아래 링크는 제휴 링크로, 아래 링크를 클릭하여 상품을 구매하시면 저에게 소정의 수수료가 지급 될 수 있습니다.
  • 제품 가격은 할인 쿠폰등으로 인해서 달라질 수 있기 때문에, 구매하시기 전에 꼭 가격 검색을 해보시는 것을 추천 드립니다.
  • 제품에 대한 문의는 해당 제품 판매자에게 문의해 주시기 바랍니다.
  • 범폰은 국내에서 구입하는게 가격상 유리했고, 자석은 소량 구입은 국내, 대량 구입은 알리 익스프레스가 저렴했습니다.
제품명Link
사각 자석 10x5x2Aliexpress
